Toelichting op de maatregelen

Stabiliteitsproef buisrailsystemen

• Onderzoek de stabiliteit van het buisrailsysteem. Dit is noodzakelijk om de kantelveiligheid te kunnen beoordelen. In het onderzoek wordt rekening gehouden met de eigenschappen van de fundatie (bodem en buisrailsteunen), de eigenschappen van het buisrailsysteem (spoorbreedte, specificatie buizen en steunen en de steunafstand) en de eigenschappen van de buisrailwagen. De test van de stabiliteit is afgeleid van NEN EN 280 en is beperkt tot een test van de statische stabiliteit in de hoogste stand van het platform. De stabiliteit is voldoende als de buisrailwagen de test 1 minuut weerstaat zonder te kantelen.
• Verricht het onderzoek in een opstelling, die voor het kantelgevaar het meest ongunstig is.

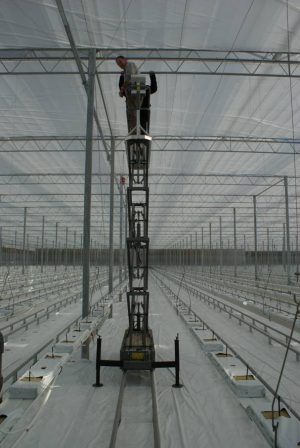

• Voer de stabiliteitsproef uit met een extra gewicht van 100 kg. die op het platform is bevestigd. Stel de buisrailwagen op tussen twee steunen en breng de buisrailwagen in de hoogste stand. Creëer een kantelmoment op de buisrailwagen van 2. (Waterpas beschikbaar op de smartphone). Dit doe je als volgt: bind op 1.10 m hoogte op de buisrailwagen 100 kg aan. Als de buisrailwagen (minimaal 1 minuut) blijft staan dan is de stabiliteitsproef geslaagd.
• Als de combinatie van het buisrailsysteem met de buisrailwagen de stabiliteitsproef niet doorstaat: concludeer dan dat er niet voldoende veilig met de buisrailwagen op het buisrailsysteem kan worden gewerkt. Leg dan meer buisrailsteunen, waardoor de invloed van de doorbuiging van de buizen op de scheefstand van de buisrailwagen zodanig wordt verminderd dat de buisrailwagen de stabiliteitsproef wel doorstaat.

Let wel:

• De testvoorwaarden waarbij het stabiliteitsonderzoek wordt uitgevoerd leveren een zekere veiligheidsmarge op, die noodzakelijk is voor een veilig gebruik van buisrailsystemen in combinatie met buisrailwagens. Afwijken van deze testvoorwaarden kan ten koste gaan van de veiligheidsmarge en is niet verantwoord.
• Het stabiliteitsonderzoek is bedoeld voor het testen in de gebruikssituatie en is niet toereikend voor een algehele beoordeling van de stabiliteit van buisrailwagens. Deze test kan niet in plaats komen van de verplichtingen die een fabrikant heeft aangaande onderzoek en beproeving op basis van het Warenwetbesluit machines.

Vlakke bodem

• Beperk de scheefstand van het buisrailsysteem tot een waarde in de orde van grootte van 2º door uit te gaan van een goed geëgaliseerde bodem.
• Houd rekening met het ongunstige effect van eventueel aanvullende grondbewerkingen, zoals het ontstaan van een bolle vorm van het bodemprofiel tussen de rijen door de overtollige grond van het frezen van afvoergootjes. Corrigeer waar nodig. Neem afspraken hierover op in de aanbesteding.
• Laat bij eerste aanleg meten of het buisrailsysteem voldoende vlak ligt. Uitgangspunt voor het aantal en de keuze van de plaatsen waar gemeten wordt, moet zijn dat er een redelijke zekerheid is dat het buisrailsysteem overal vlak ligt, dat wil zeggen binnen de marge van 2º scheefstand. Maak hierover afspraken met de fabrikant en leg het resultaat van de proef vast.
• Laat de scheefstand meten op de bovenkant van de buizen boven een buisrailsteun.
  Belast de buisrailsteun tijdens het meten met ten minste 50 kg ongeveer gelijk verdeeld over beide buizen. De scheefstand kan langs het hele buisrailtraject worden gemeten steekproefsgewijs met behulp van een waterpas.

Tabel: Toelaatbaar hoogteverschil tussen buisrails bij verschillende spoorbreedtes

Bodem met voldoende draagkracht

• Zorg dat de grond waarop het buisrailsysteem is gefundeerd voldoende draagkrachtig is. Zorg voor een conuswaarde van de toplaag van meer dan 0,4 MPa (62 psi). Daarnaast gelden de volgende voorwaarden:
  • De toplaag is tot een diepte van ten minste 0,5 meter redelijk homogeen. Dit blijkt uit het verloop van de conuswaarden van de toplaag.
  • De buisrailsteun heeft een onderplaat die niet kleiner is dan is voorgeschreven.
  • De belasting van de buisrailsteun is niet groter dan 300 kg.
• Is het niet duidelijk of de grond voldoende draagkrachtig is, laat dan een grondonderzoek verrichten. Maak hierover afspraken met de aannemer en leg het resultaat van de proef vast. Conuswaarden voor de draagkracht van de grond worden bepaald door grondonderzoek met behulp van een penetrograaf of soortgelijk sonderingsapparaat. De conuswaarde is de indringingsweerstand die een kegelvormig lichaam (met voorgeschreven afmetingen) ondervindt, wanneer dit loodrecht in de bodem wordt geduwd.
  De conuswaarde is de gemeten weerstand uitgedrukt in MPa (Megapascal). Soms wordt deze waarde nog uitgedrukt in psi (pounds per square inch: 1 MPa=145psi).
• Laat op meerdere plaatsen een meting uitvoeren om het draagvermogen van de grond te bepalen. Voor buisrailsystemen kan worden volstaan met meting tot een diepte van circa 60 cm. Per meetpunt wordt het gemiddelde berekend van de conuswaarden op een diepte van 10, 20, 30 en 40 cm. De bodem bij een bepaald meetpunt is voldoende draagkrachtig als de gemiddelde conuswaarde van dat meetpunt groter is dan 0,4 MPa en bovendien de conuswaarden van dat meetpunt geen dalende tendens vertonen. Als vuistregel geldt: de conuswaarde bij een diepte van 40 cm is groter dan of gelijk aan de conuswaarde bij een diepte van 10 cm.
• Als het draagvermogen van de grond onvoldoende is: pas grondverbeteringstechnieken toe zoals het verdichten van de toplaag.

Als het buisrailsysteem niet volgens de richtlijnen van de fabrikant is aangelegd.

• Zorg dat de buisrailsteunen aan de volgende specificaties voldoen:
  • een stalen onderplaat van 1,5 mm dik (met verstijvingsprofilering),
  • minimaal 115 mm breed
  • en zo lang dat de onderplaat ten minste 70 mm uitsteekt buiten de twee opstaande steunen die de buizen dragen
• De buizen zijn overeenkomstig of ten minste gelijk aan de specificaties in onderstaande tabel.

De voorwaarden waarvoor de asdrukken in de tabel gelden

Hartafstand = vaak afgekort met h.o.h. is de afstand tussen de middenlijn van een steun en de middellijn van eenzelfde steun in cm.

• kwaliteit staal 37 (St37)
• wielbasis tussen de 62.5% en 125% van de steunafstand.
• Alle waarden voor andere type buizen en buisrailsteunen dienen afzonderlijk berekend te worden.

Opmerkingen:

1. Bij gebruik van Staal 33 (St 33) moet de toelaatbare asdruk worden verlaagd met een factor 0.83.
2. De toelaatbare asdruk is afhankelijk van de lengte van de wielbasis van de buisrailwagen ten opzichte van de steunafstand. Als de wielbasis van de buisrailwagen kleiner is dan 62.5 % van de steunafstand of groter dan 125 % van de steunafstand, dan moet de toelaatbare asdruk worden verlaagd met een factor 0.77.
3. De toelaatbare asdruk is aangegeven bij een spoorbreedte van 420. Bij grotere spoorbreedtes mag de toelaatbare asdruk worden verhoogd met de volgende correctiefactoren: 1,08 bij spoorbreedte 500, 1,13 bij spoorbreedte 550 en 1,17 bij spoorbreedte 600 mm.
4. De spoorbreedte is de hart op hart afstand van de buizen. Bij een spoorbreedte groter dan 600 mm geldt voor de toelaatbare asdruk dezelfde waarde als bij de spoorbreedte van 600 mm.
5. Indien een kleinere steunafstand wordt toegepast dan opgegeven in de tabel, dan mag de toelaatbare asdruk hoger zijn dan de opgegeven waarde: de correctiefactor is omgekeerd evenredig met de verkleining van de steunafstand.
6. Het gebruik van buisrailwagens met een asdruk die groter is dan is aangegeven in de tabel is toegestaan, indien wordt aangetoond dat de wieldruk in de ongunstigste belastingsituatie in geen geval groter is dan 75% van de belasting waarbij blijvende vervorming van de buis gaat optreden, de doorbuiging ten hoogste 10 mm is. Het maximale draagvermogen is afhankelijk van de steun en moet zodanig zijn dat de steun niet in de grond weg kan zakken.

Periodieke controle van het buisrailsysteem

De veiligheid van een buisrailsysteem in combinatie met een buisrailwagen is afhankelijk van een zorgvuldig aangelegd en ingericht buisrailsysteem. Het is van belang ervoor te zorgen dat het buisrailsysteem, de fundatie en de buisrailwagen(s) in goede staat blijven. Naast regelmatige controle is extra onderzoek en controle nodig als de omstandigheden wijzigen. Bijvoorbeeld bij het inzetten van andere buisrailwagens en als het buisrailsysteem opnieuw wordt aangelegd. Bijzondere aandacht moet uitgaan naar de goede werking van de scheefstandssignalering. Om de gegevens en periode controle van het buisrailsysteem vast te leggen kan gebruik gemaakt worden van deze checklist.

Controleer:

• of het buisrailsysteem nog vlak ligt
• de toelaatbare scheefstand niet wordt overschreden (juiste werking scheefstandmelder)
• het hekwerk aanwezig is.

Zet een controle- en onderhoudssysteem op. Maak in dit systeem onderscheid tussen zaken die voor gebruik gecontroleerd moeten worden (is de grond niet verzakt?) en zaken die minder vaak gecontroleerd of onderhouden hoeven te worden (smeren van de wielen, het schaarsysteem, de scheefstandmelder). De frequentie van deze controle is tweemaal per kalenderjaar.

Controle van het scheefstandssignaal wordt als volgt uitgevoerd

Bij een buisrailwagen wordt de scheefstandmelder ingesteld op 1.5° tot 2. De buisrailwagen rijdt in de laagste stand op lage snelheid over het buisrailsysteem met een extra last van 100 kg (totaal gewicht op platform ± 170 kg). Wanneer de scheefstandmelder geen akoestisch signaal (piepen) geeft wordt voor een tweede maal getest met de schaar op een hoogte van 3 m op minimale snelheid: stand 3 (0 = stilstand 10= maximumsnelheid).

Aandachtspunten met betrekking tot bijzondere groepen

Relevante wetgeving

• Jeugdige werknemers: (Arbobesluit artikel 1.37).
• Inrichting arbeidsplaatsen: (Arbobesluit artikel 3.2. lid 2 en 3)
• Geschiktheid arbeidsmiddelen: (Arbobesluit afdeling 1: artikelen 7.2 lid 1 en 2, afdeling 2: artikelen 7.3, 7.4, 7.4a, lid 1, 2, 5 en 6, artikelen 7.5 lid 1 en 4, artikel 7.11a; afdeling 4: artikelen 7.17a lid 1 t/m 4, 7.17b lid 2, 7.17c lid 1, 7.18 lid 1 t/m 3 en artikel 7.18b lid b)
